真空耙式干燥機
一、產品概述：
真空耙式真空干燥機也稱為耙式真空干燥機，是動態傳導型真空類干燥設備，隨著真空耙式干燥機應用延伸，產生了一系列專用變型設備，有軸熱式真空耙式干燥機、真空槳葉干燥機、真空螺帶干燥機等。真空耙式干燥機采用夾套加熱和夾套加空芯軸、耙臂共同加熱兩種加熱方式，適用于需要在真空條件下、干燥過程中物料易團聚、結塊的松散物料的干燥、溶劑回收工藝。真空耙式干燥機一般配置冷凝器、溶劑接收罐、真空泵、控制柜等。熱媒可根據工藝條件選用熱水、導熱油、蒸汽等加熱方式。也可與濃縮設備等組合為特殊用途的裝置。
基本型真空耙式干燥機：具備動態真空干燥設備的所有特征，在溶劑蒸發過程中攪拌物料。可根據物料特性，從端蓋視鏡孔內塞入4根敲擊棒，強化對物料的破碎、分散功能。
軸熱式真空耙式干燥機：具備動態真空干燥設備的所有特征，在溶劑蒸發過程中攪拌物料。可根據物料特性，從端蓋視鏡孔內塞入4根敲擊棒，強化對物料的破碎、分散功能。換熱面積比基本型增加30%左右。
真空槳葉干燥機：為單軸式真空干燥設備，在攪拌軸上附加了空芯槳葉，進一步擴大間壁換熱面積，槳葉外圍設有螺帶，用于刮動罐體壁面附近的物料，也是物料排出時的主要推動力來源之一。適用于高濕、干燥后松散的物料。
真空螺帶干燥機：該機型結合了臥式雙螺帶混合機的特征，在攪拌軸上分布了內外層螺帶，2層螺帶旋向相反。該機型在基本型真空耙式干燥機的基礎上強化了設備的剪切混合能力。
|
二、工作原理：
被干燥物料從殼體上方投料口加入，在不斷轉動的耙齒的攪拌下，物料與殼體壁接觸時，表面不斷更新，被干燥物料受到蒸汽（或熱水、導熱油）間壁加熱，而使物料內濕份汽化， 汽化ZPG耙式真空干燥機的濕份由真空泵及時抽走。 由于操作真空度較高，溶劑沸點大幅降低，以及被干燥物料表面水蒸汽壓力遠大于干燥器殼體內的水蒸汽壓力。從而有利于物料內部水分和表面水分的排出。
完成作業后，關閉真空閥，破真空，打開設備下部的真空出料閥，卸出物料。
三、設備結構：

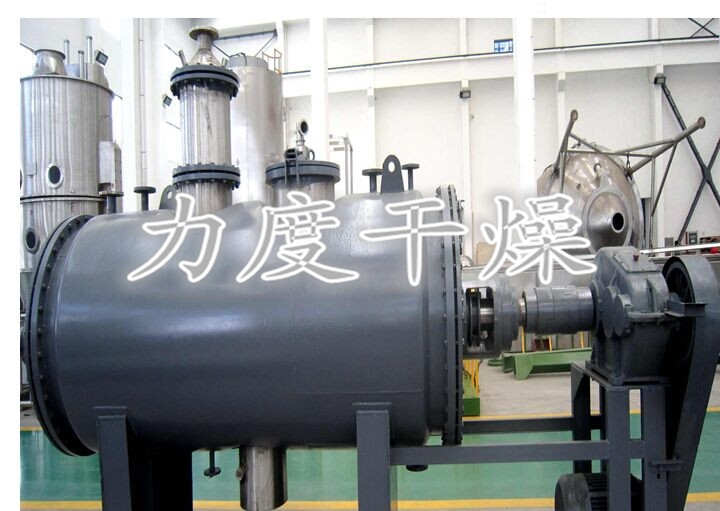

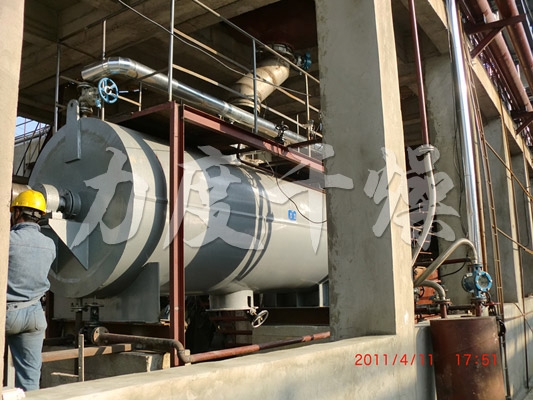

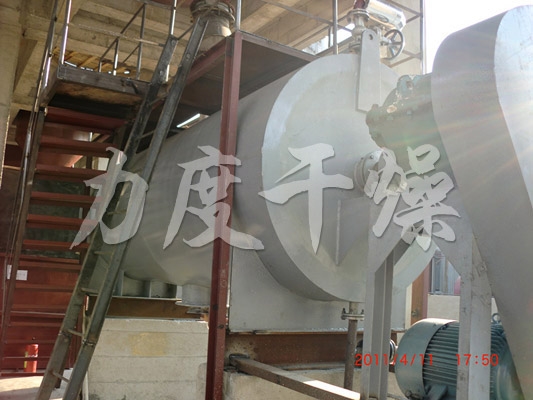

真空耙式干燥機罐體為圓筒型，真空耙式干燥機由真空罐體、攪拌軸、端蓋、支架、電機、減速機、控制柜等組成。
真空罐體:為夾套間壁傳熱型式，其上部設有真空過濾接口（連接拌熱式不銹鋼燒結真空過濾器）、物料入口（用于液態物料的真空上料）、人孔口（用于設備檢修及固體物料投入）、熱媒進出口、溫度表管口、壓力表管口等。

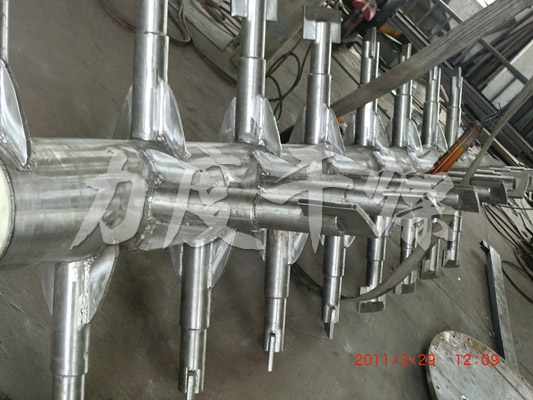

攪拌軸:有常規型（不加熱）和空芯型兩種，空芯型攪拌軸內部設有套管，用于軸及耙臂內熱媒的進入和排出。耙臂焊接在攪拌軸上，耙臂上方設有帶傾角的耙片（也叫抄板），靠近筒體的耙片真空耙式干燥機-中試設備-常州市力度干燥設備有限公司在旋轉過程中清理附著在筒體壁上的物料，使間壁傳熱表面不斷更新，利于物料混合和熱量傳導。
旋轉密封:軸與端蓋之間的旋轉密封根據物料和工藝要求，可選配填料密封、機械密封等型式。
端蓋:設有視鏡及旋轉密封件、軸承座等，視鏡除了觀察內部狀況外，還可以根據物料的特性選擇從視鏡口塞入或取出敲擊棒。
機架是設置真空耙式干燥機傳動裝置的部件，一般采用槽鋼或厚壁方管等制作。
人孔：一般選用快開式壓制真空人孔，用于固體物料投入和設備內部檢修。對于可能存在的正壓操作的設備則選用標準真空人孔。
真空過濾器;一般配置為拌熱式不銹鋼燒結真空過濾器，過濾器殼體外部設有伴熱和保溫，防止蒸發的溶劑冷凝回流。過濾材料為不銹鋼燒結過濾器或多層不銹鋼燒結板制成的過濾器，可拆洗，方便清洗。由于一般物料在大部分溶劑蒸發后干燥到一定程度才出現粉塵攜帶波峰值，此時運用脈沖反吹對溶劑回收影響不大，因此，真空過濾器常根據物料特性及工藝要求，配置壓縮空氣或氮?dú)饷}沖反吹，在線清灰。在工藝設計和設備采購時，可根據物料特性及工藝要求選定真空過濾器的功能屬性。
真空出料閥:由閥座、密封墊、閥板、頂升氣缸（或手動螺桿）、鎖緊螺栓組成，頂ZPG真空耙式干燥機升氣缸由壓縮空氣為動力，配有自鎖控制閥，可自動鎖定開啟或關閉狀態，防止因突然發生的壓縮空 氣供給失效導致閥門開啟或關閉失效。對用于大型組合裝置的真空耙式干燥機，為方便物料通過螺旋、真空抽吸等方式的銜接，真空出料閥常采用自控組合方式。
傳動機構:由電機和減速機組成，減速機與攪拌軸之間由聯軸器直聯，減速機與電機之間為皮帶傳動，可避免因不可預見的雜物進入罐體內部導致攪拌槳與罐體之間卡堵且不被發現時對攪拌軸或密封的損害。為保護旋轉密封的持續有效，傳動電機一般選用變頻調速。
設備特點：
1、物料干燥均勻；避免氧化、過熱；可得到含濕量極低的產品， 不需粉碎操作即可包裝。
2、蒸發強度高， 一般可達15-60kg(水)/m2?h 。
3、沒有空氣介入，冷凝器負荷很小，可方便回收物料溶劑。
4、溶劑蒸汽夾帶物經過濾器過濾后排出，對環境沒有污染。
5、能耗低，一般蒸發1kg水需1.3-1.5kg 水蒸汽。
6、熱介質可用水蒸汽、熱油、熱水。
四、設備應用:
醫藥、食品、化工等行業需要在真空條件下進行干燥的松散物料。
要求低溫混合、干燥的熱敏性物料。
易氧化、強刺激、含毒性物料。
要求回收有機溶劑的物料。
五、技術參數表：（基本型真空耙式干燥機）
|
項目 |
機型 |
||||||||||
|
名稱 |
ZPG-0.5 |
ZPG-0.75 |
ZPG-1.0 |
ZPG-1.5 |
ZPG-2.0 |
ZPG-3.0 |
ZPG-4.0 |
ZPG-4.0 |
ZPG-6.0 |
ZPG-7.0 |
|
|
全容積all capacity（L） |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
|
|
工作容積swept volume（L） |
300 |
450 |
600 |
900 |
1200 |
1800 |
2400 |
3000 |
3600 |
4200 |
|
|
傳熱面積heat transfer area（m2） |
3.2 |
4.4 |
5.1 |
6.3 |
8.7 |
10.6 |
12.3 |
14.3 |
16.2 |
19.2 |
|
|
加熱軸傳熱面積Heating the axial heat transfer area（m2） |
0.9 |
1.35 |
1.53 |
1.92 |
2.61 |
3.18 |
3.69 |
4.33 |
4.86 |
5.77 |
|
|
攪拌轉速speed of agitator（r.p.m） |
6～30（可能超出范圍時應在訂貨時提出） |
||||||||||
|
電機功率power of motor（kw） |
3-5.5 |
4-5.5 |
5.5-7.5 |
7.5-11 |
7.5-15 |
11-18.5 |
15-18.5 |
22-37 |
37-55 |
37-55 |
|
|
噪聲noise LP dB（A） |
≤65 |
||||||||||
|
夾套設計壓力Sandwich design pressure（MPa） |
0.8（可能超出范圍時應在訂貨時提出） |
||||||||||
|
罐內設計壓力 The design of the pressure tank （MPa） |
-0.1～0.15（可能超出范圍時應在訂貨時提出） |
||||||||||
|
罐內真空度Vacuum tank（MPa） |
-0.06～-0.09999（填料密封~機械密封） |
||||||||||
|
真空室升壓率（Pa/min）Vacuum chamber pressure rise rate |
167（與真空泵配置有關） |
||||||||||
|
干燥強度Vacuum tank |
15-60 (kg.H2O/m2?h) |
||||||||||
|
熱介質thermal medium |
水蒸汽、導熱油（heat conduction oil）、熱水（hot water）。 |
||||||||||
|
設備內部材質 |
內部與物料接觸部分材料可選擇：碳鋼（carbon steel）、不銹鋼（stainless steel）、鈦材（titanium）。 |
||||||||||
|
外部封面材料 |
可選擇碳鋼（carbon steel）、不銹鋼（stainless steel、鈦材（titanium）。 |
||||||||||
|
機架材料Frame material |
可選擇：碳鋼（carbon steel）、不銹鋼（stainless steel）、鈦材（titanium）。 |
||||||||||
|
旋轉密封型式Rotary seal |
可選擇填料密封（填料密封）、填料密封+機械密封（Packing seal add mechanical seal）、機械密封（mechanical seal）。 |
||||||||||
|
型號表示方法示例： ZPG-0.5S- TSC-PA：容積為500L蒸汽加熱型內外不銹鋼/機架為碳鋼填料密封型軸加熱的耙式真空干燥機。 |
|||||||||||
|
標 注 代 號 注 釋 |
ZPG:真空耙式干燥機（vacuum rake dryer） |
||||||||||
|
0.5 S：全容積為0.5 m3蒸汽加熱型（The whole volume of steam heating type 0.5 cubic meters） |
|||||||||||
|
TSC：The inner and outer stainless steel/Frame steel（內外不銹鋼/機架碳鋼） |
|||||||||||
|
P--- packing seal（填料密封） |
|||||||||||
|
|
A---Axis heating（軸加熱） |
||||||||||
|
特別說明：本表所列配置不代表廣泛適用，請?jiān)谠儍r(jià)或訂貨時提出物料特性，提出物料特性并商榷配置。 |
|||||||||||
-
